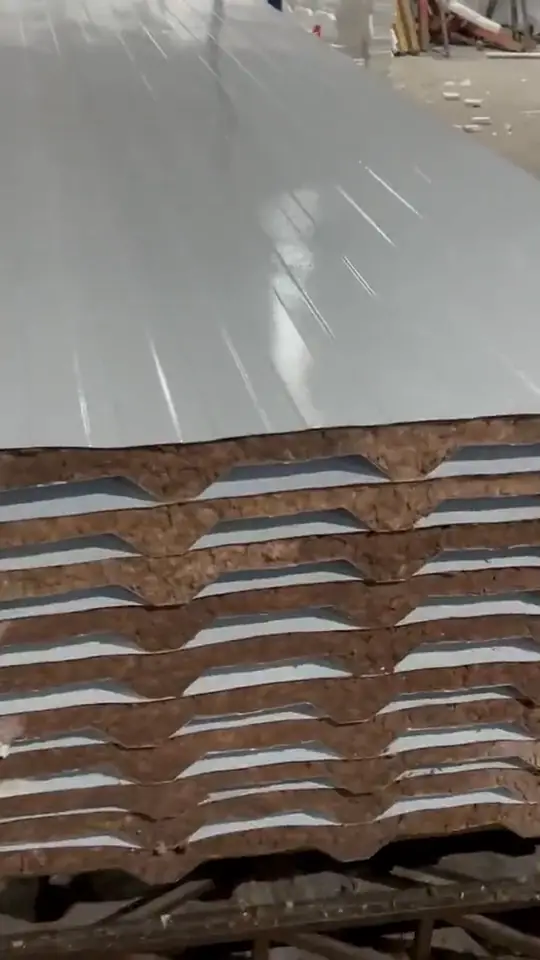

Telha Sanduíche com Núcleo PIR (Poliisocianurato)
A telha com núcleo PIR oferece o menor coeficiente de condutividade térmica do mercado e ação retardante a chamas. Disponível nas espessuras de 30 mm, 50 mm e 80 mm, é a especificação ideal para projetos com rigorosas normas de segurança e conforto ambiental.
Resumo da especificação
- Núcleo PIR, ação retardante a chamas
- Menor condutividade térmica do mercado
- Espessuras de núcleo: 30, 50 e 80 mm
- Chapa de aço galvalume: 0,40 e 0,43 mm
- Pintura eletrostática RAL personalizável
- Garantia de 10 anos na pintura
Tabela técnica, Telha Sanduíche PIR
Materiais, espessuras e condições normativas de projeto estão logo abaixo, na seção de especificação, com a origem de cada dado. Dimensões medidas em peça pronta e valores de dimensionamento estrutural são fornecidos pela engenharia com o documento que os comprova.
Dimensionamento estrutural depende de memorial de cálculo assinado por engenheiro com ART, emitido para a condição do seu projeto. Fale com a engenharia para solicitar o memorial e a ficha técnica do seu lote.
Por que o núcleo PIR?
O núcleo de Poliisocianurato (PIR) é um núcleo rígido de poliuretano da família dos poli-isocianuratos, reconhecido na engenharia por seu excelente comportamento ao fogo (ação retardante) e por sua baixa condutividade térmica. A telha sanduíche PIR reduz a transmitância térmica da cobertura e minimiza a ponte térmica entre as chapas de aço galvalume, mantendo o conforto ambiental mesmo sob forte insolação.
É a especificação indicada quando a obra combina exigência de conforto ambiental com normas rigorosas de segurança. Em projetos residenciais, o desempenho térmico e acústico dialoga com a norma de desempenho de edificações (ABNT NBR 15575); a reação ao fogo dos materiais de revestimento é avaliada segundo a ABNT NBR 16841. A Ecorenovar fornece o vão livre admissível por espessura para o dimensionamento estrutural junto ao projeto executivo.
Comportamento ao fogo
Núcleo com ação retardante a chamas, indicado para obras com exigência de segurança.
Resistência térmica
Baixa condutividade térmica reduz a transferência de calor e o consumo de climatização.
Conforto acústico
O sistema sanduíche atenua o ruído de impacto da chuva sobre a cobertura metálica.
Encaixe perfeito e estanqueidade
Núcleo cortado em CNC a laser de precisão milimétrica: o encaixe perfeito entre as telhas elimina frestas e infiltração, com vedação confiável em grandes vãos.
Conheça também o núcleo EPS
A Telha Polar® TP40 com núcleo EPS tem aditivo antichama (auto-extinguível) e, em maior espessura, iguala ou supera o PIR no conforto térmico, sempre com o melhor custo.
Comparar com a linha EPSÉ arquiteto ou engenheiro?
Acesse a central de especificação com famílias BIM (Revit), blocos DWG e memoriais descritivos prontos para o seu projeto executivo.
Central do especificadorMateriais, processo e condições de projeto
| Propriedade | Valor | Unidade | Origem |
|---|---|---|---|
| Espessuras de chapa Espessuras de bobina trabalhadas em produção. Chapa superior e inferior conforme a configuração especificada. | 0,40 · 0,43 · 0,50 | mm | ficha do fornecedor |
| Substrato | Aço revestido com liga alumínio-zinco (galvalume) | ficha do fornecedor | |
| Norma do substrato | ASTM A792 / ABNT NBR 15578 | exigido por norma | |
| Acabamento | Pintura eletrostática a pó, aplicada na própria fábrica | ficha do fornecedor | |
| Peso por m², face inferior em polímero Configuração com face superior em aço e face inferior em polímero (filme amadeirado). | 3,95 | kg/m² | medido em fábrica |
| Peso por m², faces em aço Configuração com as duas faces em aço. É o peso a considerar no dimensionamento estrutural quando não há face em polímero. | 7,80 | kg/m² | medido em fábrica |
| Propriedade | Valor | Unidade | Origem |
|---|---|---|---|
| Largura útil Largura de cobertura por peça, já descontado o transpasse. | 1030 | mm | medido em fábrica |
| Altura da nervura Perfil trapezoidal da face superior. Não se aplica à telha em arco, cuja face é ondulada. | 40 | mm | medido em fábrica |
| Passo entre nervuras Distância entre eixos de nervuras do perfil trapezoidal. | 250 | mm | medido em fábrica |
| Propriedade | Valor | Unidade | Origem |
|---|---|---|---|
| Velocidade básica do vento (RN) Valor de referência regional para o dimensionamento da fixação, definido no projeto. | 30 m/s, ABNT NBR 6123 | exigido por norma | |
| Categoria de corrosividade (litoral do RN) | C5-M até aproximadamente 1 km da linha de arrebentação, ABNT NBR ISO 12944-2 | exigido por norma | |
| Carga de manutenção Carga de pessoa em manutenção, considerada no dimensionamento estrutural. | 1 kN concentrada, ABNT NBR 6120:2019 | exigido por norma | |
| Coeficiente de dilatação térmica do aço Considerado na previsão de movimentação térmica das peças longas. | 1,2 × 10⁻⁵ por °C | exigido por norma |
| Propriedade | Valor | Unidade | Origem |
|---|---|---|---|
| Método de cálculo da transmitância térmica Cálculo normativo a partir da condutividade declarada pelo fornecedor do núcleo. | ABNT NBR 15220-2 | exigido por norma | |
| Norma de referência do produto Telhas e painéis termoacústicos — Requisitos de desempenho. | ABNT NBR 16373:2015 | exigido por norma |
A coluna "Origem" indica de onde vem cada dado. Dimensionamento estrutural e ensaios de laboratório não são publicados sem documento que os comprove. Ver a página completa de especificações técnicas.
Dúvidas sobre a telha sanduíche PIR
Qual a diferença entre o núcleo PIR e o núcleo EPS?
Quais espessuras de telha sanduíche PIR estão disponíveis?
A telha PIR é resistente ao fogo?
A telha termoacústica PIR serve para igrejas e templos?
Como recebo a ficha técnica com peso e largura útil?
Especifique a Telha Sanduíche PIR no seu projeto
Receba a ficha técnica oficial, peso por composição e a recomendação de espessura ideal para o seu desafio térmico ou acústico.
